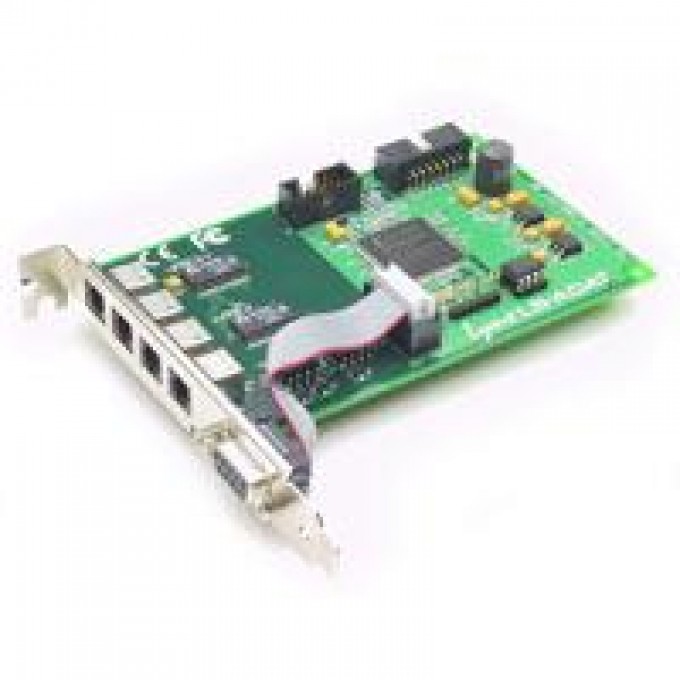

Карта расширения LYNXSTUDIO LS-ADAT LYNX STUDIO 04323

- 2х2 цифровых оптических входа/выхода, совместимых с протоколом Alesis ADAT Type I и Type II, с разрешением до 24 бит

- Один 9-контактный Sync In порт, совместимый с Alesis Synchronization Protocol

- PCI аудио интерфейс, ядро базируется на FPGA технологии

- Поддерживается апгрейд firmware

- Плата видится в системе как восемь стереофонических записывающих (1-16 входы ADAT интерфейса) и восемь стереофонических воспроизводящих устройств (1-16 выходы ADAT интерфейса). Вместе с цифровым микшером основной платы, возможна независимая маршрутизация ADAT входов/выходов платы расширения, а также аналоговых и цифровых входов/выходов основной платы

- 4 разъёма формата TOSLINK, размещённые на бракете платы

- Один 9-контактный female D-sub разъём

- Внутренний разъём LStream

- Плоский шлейф для подключения к основной плате через интерфейс LStream

- Два входа, два выхода совместимых с протоколом Alesis ADAT Type I и Type II, с разрешением до 24 бит

- Два цифровых оптических входа

- Два цифровых оптических выхода

- LStreamLynx LS-ADAT это полнофункциональный ADAT-интерфейс, который добавляет два оптических восьмиканальных входа (с частотой дискретизации 48 кГц) и два оптических выхода формата ADAT для плат: LynxTWO, L22 и AES16. Возможна передача сигнала с большей разрядностью: 96 кГц, 192 кГц, используя технологию S/MUX. В этом случае число каналов передачи уменьшается соответственно в 2 и 4 раза.Сигнал синхронизации через ADAT Sunc In порт подаётся на внутренний контроллер, который предлагает два метода высоко точной (на уровне сэмплов) синхронизации. В первом случае, при работе с ASIO-совместимыми приложениями, LS-ADAT использует Steinberg ASIO Positioning Protocol для синхронизации с ADAT time code. Другой метод синхронизации использует возможности cue point для инициализации записи или воспроизведения с необходимым разрешением. LS-ADAT может также передавать time code через MTC, для полной совместимости с другими приложениями.LS-ADAT устанавливается в компьютер, не занимая PCI-слот. Коммутация c основной платой (LynxTWO, L22, AES16) осуществляется через LStream порт.Входы/выходы формата ADAT:2х2 цифровых оптических входа/выхода, совместимых с протоколом Alesis ADAT Type I и Type II, с разрешением до 24 битобщее количество каналов: 16, с частотой дискретизации 44.1 кГц, 48 кГц; 8, с частотой дискретизации 88.2 кГц, 96 кГц, технология S/MUX; 4, с частотой дискретизации 176.4 кГц, 192 кГц, технология SMUXADAT синхронизация:один 9-контактный Sync In порт, совместимый с Alesis Synchronization Protocolработает с форматами сигналов: Time code (sample count), word clock, MIDI control dataметоды синхронизации: ASIO Positioning Protocol, аппаратный SMPTE frame address matching logic (Cue Point)Clock синхронизация:источники сигнала синхронизации: основная плата (LynxTWO, L22); оптические входы 1, 2; ADAT Sync Inрежимы работы: master mode использует LynxTWO и L22 в качестве источника высококачественного sample clock сигнала, для синхронизации внешних ADAT устройств; slave mode использует word clock сигнал от внешнего ADAT устройстваАрхитектура:PCI аудио интерфейс, ядро базируется на FPGA технологииподдерживается апгрейд firmwareплата видится в системе как восемь стереофонических записывающих (1-16 входы ADAT интерфейса) и восемь стереофонических воспроизводящих устройств (1-16 выходы ADAT интерфейса). Вместе с цифровым микшером основной платы, возможна независимая маршрутизация ADAT входов/выходов платы расширения, а также аналоговых и цифровых входов/выходов основной платыРазъёмы и кабели:4 разъёма формата TOSLINK, размещённые на бракете платыодин 9-контактный female D-sub разъёмвнутренний разъём LStreamплоский шлейф для подключения к основной плате через интерфейс LStream

- 16, с частотой дискретизации 44.1 кГц, 48 кГц; 8, с частотой дискретизации 88.2 кГц, 96 кГц, технология S/MUX; 4, с частотой дискретизации 176.4 кГц, 192 кГц, технология SMUX

- Time code (sample count), word clock, MIDI control data

- ASIO Positioning Protocol, аппаратный SMPTE frame address matching logic (Cue Point)

- Основная плата (LynxTWO, L22); оптические входы 1, 2; ADAT Sync In

- Master mode использует LynxTWO и L22 в качестве источника высококачественного sample clock сигнала, для синхронизации внешних ADAT устройств; slave mode использует word clock сигнал от внешнего ADAT устройства
